完成までの図面など

家を建てる際、図面やプラン図を作成しなければなりませんが
だいたいこんな感じの流れです。

３D間取り図　　お施主様の希望する間取りを３Dで確認しながら
　　　　　　　　　　構造的な問題を解消して決めていきます。

明石の御施主様の完成パースです。


間取りが決まれば、敷地配置図、平面詳細図、立面図、短形図、伏図を
CADで作成します。

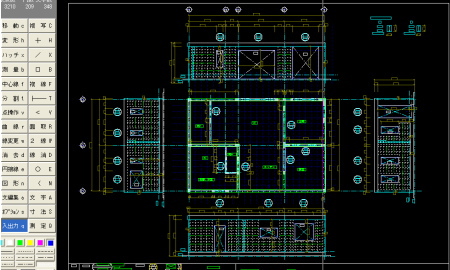

伏図と短形図です。


次に、サッシ、照明、衛生器具、電機設備のプラン図を作成します。

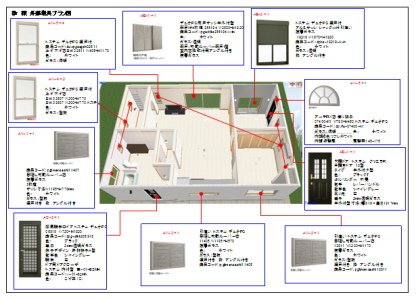

アルミ建具プランです。



それが決まれば、プレカット図（土台、小屋、母屋）を作成します。

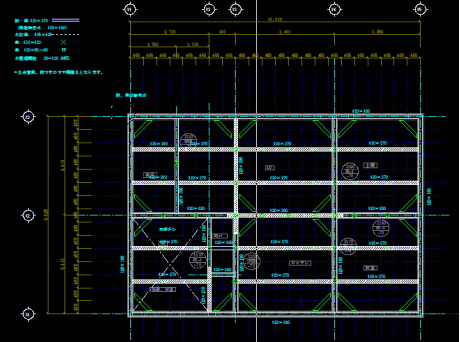

小屋伏図です。


そしてついに着工・・
施工図（基礎、躯体）を作成します。

躯体伏図です。


基本のプランや図面、プレカットは私のほうで手掛けてます。
その後、各専門の方にチェックして、ようやくそれぞれの図面が完成します。
図面はフリーソフト　HO_CADを使ってます。


んで　現場の状況です。
今日の明石です。
午後から大雨となり、午前中のみの作業となりました。


大浜のM様邸です。
型枠が全て解体され、軒天の作業に入ってます。


今日もお疲れ様でした　　。
